F系列一般應變片（一）
簡單介紹：
上海璞創科技有限公司主要致力于“F系列一般應變片（一） ”的銷售。多年的“F系列一般應變片（一） ”銷售的經驗，與各行業新老用戶建立了穩定的合作關系，我公司經營的產品名稱深受廣大用戶信賴。歡迎來電咨詢或前來選購
詳情介紹：
TML東京測器 F系列一般應變片

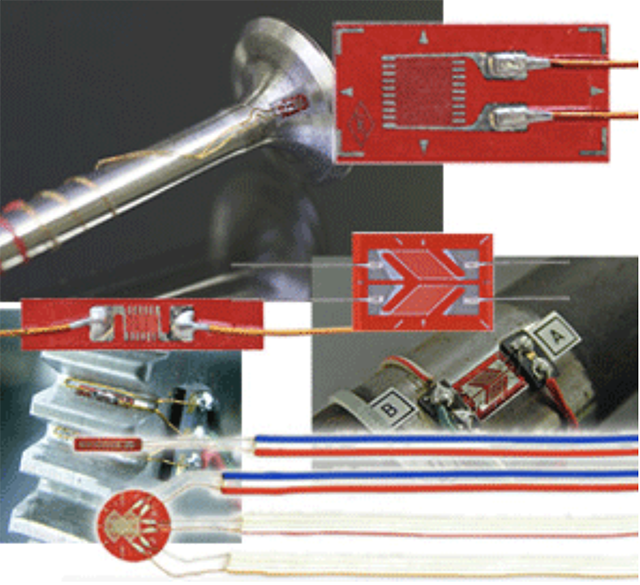

F系列的合金箔敏感柵僅幾微米，基片使用了厚度約0.03mm的高絕緣性的特殊塑料，大幅提升了使用溫度。為了區分溫度補償對象材料，基片采用了不同的識別顏色。除一般用應變片外，還提供用于應力集中測量、扭矩測量等特殊應變片。并且還配備帶有各類導線的應變片，以及可選購使用無鉛焊錫。（該系列中的GOBLET應變片即以使用無鉛焊錫為標準配置。）
被測物材料 |
金屬、玻璃、陶瓷 |
基片 |
特殊塑料 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +150°C |
敏感柵 |
銅鎳 |
溫度補償范圍 (°C) |
+10 ~ +100°C |
應變極限 （室溫） |
5% （50000×10-6應變） |
主要適用粘合膠 |
CN、P-2、EB-2 |
疲勞壽命 （室溫） |
1×106 （±1500×10-6應變） |
一般測量用
玻璃/陶瓷材測量質用
殘余應力測量用
剪切應變測量用
扭矩測量用
雙軸分散型
應力集中測量用
一般測量用
單軸
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FLG-02-11 FLG-02-17 FLG-02-23 |
0.2 |
1.4 |
3.5 |
2.5 |
120 |
FLG-1-11 FLG-1-17 FLG-1-23 |
1 |
1.1 |
6.5 |
2.5 |
120 | |
 |
FLA-03-11 FLA-03-17 FLA-03-23 |
0.3 |
1.4 |
3 |
2.0 |
120 |
FLA-05-11 FLA-05-17 FLA-05-23 |
0.5 |
1.2 |
5 |
2.2 |
120 | |
FLA-1-11 FLA-1-17 FLA-1-23 |
1 |
1.3 |
5 |
2.5 |
120 | |
FLA-1-350-11 FLA-1-350-17 FLA-1-350-23 |
1 |
1.6 |
4.7 |
3.6 |
350 | |
FLA-2-11 FLA-2-17 FLA-2-23 |
2 |
1.5 |
6.5 |
3 |
120 | |
FLA-2-350-11 FLA-2-350-17 FLA-2-350-23 |
2 |
1.9 |
6.1 |
3.5 |
350 | |
FLA-3-11 FLA-3-17 FLA-3-23 |
3 |
1.7 |
8.8 |
3.5 |
120 | |
FLA-3-60-11 FLA-3-60-17 FLA-3-60-23 |
3 |
1.2 |
8 |
3 |
60 | |
FLA-3-350-11 FLA-3-350-17 FLA-3-350-23 |
3 |
1.6 |
8.5 |
5 |
350 | |
FLA-5-11 FLA-5-17 FLA-5-23 |
5 |
1.5 |
10 |
3 |
120 | |
FLA-5-350-11 FLA-5-350-17 FLA-5-350-23 |
5 |
1.8 |
9.4 |
3.8 |
350 | |
FLA-6-11 FLA-6-17 FLA-6-23 |
6 |
2.2 |
12.5 |
4.3 |
120 | |
FLA-6-1000-11 FLA-6-1000-17 FLA-6-1000-23 |
6 |
4.6 |
13.7 |
7 |
1000 | |
FLA-10-11 FLA-10-17 FLA-10-23 |
10 |
2.5 |
16.7 |
5 |
120 | |
FLA-30-11 FLA-30-17 FLA-30-23 |
30 |
2 |
36.1 |
5.1 |
120 | |
 |
FLK-1-11 FLK-1-17 FLK-1-23 |
1 |
0.7 |
4.5 |
1.4 |
120 |
FLK-2-11 FLK-2-17 FLK-2-23 |
2 |
0.9 |
5.5 |
1.5 |
120 | |
FLK-6-11 FLK-6-17 FLK-6-23 |
6 |
1 |
11.2 |
2.2 |
120 | |
FLK-10-11 FLK-10-17 FLK-10-23 |
10 |
1.6 |
16.2 |
3.8 |
120 |
每包裝有10只應變片。
雙軸 0°/90° 堆疊型：FCA，平面型：FCB（G.F.約2.1）
樣式 |
型號 |
敏感柵長 (mm) |
片寬< (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FCA-1-11 FCA-1-17 FCA-1-23 |
1 |
.7 |
φ4.5 |
120 | |
FCA-1-350-11 FCA-1-350-17 FCA-1-350-23 |
1 |
1.6 |
φ8 |
350 | ||
FCA-2-11 FCA-2-17 FCA-2-23 |
2 |
0.9 |
φ7 |
120 | ||
FCA-2-350-11 FCA-2-350-17 FCA-2-350-23 |
2 |
1.9 |
φ9.5 |
350 | ||
FCA-3-11 FCA-3-17 FCA-3-23 |
3 |
1.7 |
φ11 |
120 | ||
FCA-3-350-11 FCA-3-350-17 FCA-3-350-23 |
3 |
2 |
φ10 |
350 | ||
FCA-5-11 FCA-5-17 FCA-5-23 |
5 |
1.9 |
φ12 |
120 | ||
FCA-5-350-11 FCA-5-350-17 FCA-5-350-23 |
5 |
1.8 |
φ10 |
350 | ||
FCA-6-11 FCA-6-17 FCA-6-23 |
6 |
2.4 |
φ14 |
120 | ||
FCA-10-11 FCA-10-17 FCA-10-23 |
10 |
2.5 |
φ17 |
120 | ||
每包裝有10只應變片。
3軸 0°/45°/90° 應變花堆疊型（G.F.約2.1）
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FRA-1-11 FRA-1-17 FRA-1-23 |
1 |
.7 |
φ4.5 |
120 | |
FRA-1-350-11 FRA-1-350-17 FRA-1-350-23 |
1 |
1.6 |
φ8 |
350 | ||
FRA-2-11 FRA-2-17 FRA-2-23 |
2 |
0.9 |
φ7 |
120 | ||
FRA-2-350-11 FRA-2-350-17 FRA-2-350-23 |
2 |
1.9 |
φ9.5 |
350 | ||
FRA-3-11 FRA-3-17 FRA-3-23 |
3 |
1.7 |
φ11 |
120 | ||
FRA-3-350-11 FRA-3-350-17 FRA-3-350-23 |
3 |
2 |
φ10 |
350 | ||
FRA-5-11 FRA-5-17 FRA-5-23 |
5 |
1.9 |
φ12 |
120 | ||
FRA-5-350-11 FRA-5-350-17 FRA-5-350-23 |
5 |
1.8 |
φ10 |
350 | ||
FRA-6-11 FRA-6-17 FRA-6-23 |
6 |
2.4 |
φ14 |
120 | ||
FRA-10-11 FRA-10-17 FRA-10-23 |
10 |
2.5 |
φ17 |
120 | ||
每包裝有10只應變片。
玻璃/陶瓷材測量質用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
單軸 （G.F.約2.1）  |
FLA-2-8 |
2 |
1.5 |
6.5 |
3 |
120 |
FLA-5-8 |
5 |
1.5 |
10 |
3 |
120 | |
90° 雙軸應變花 （G.F.約2.1） 堆疊型  |
FCA-2-8 |
2 |
0.9 |
φ7 |
120 | |
FCA-5-8 |
5 |
1.9 |
φ12 |
120 | ||
45°/90° 3軸應變花 （G.F.約2.1） 堆疊型  |
FRA-2-8 |
2 |
0.9 |
φ7 |
120 | |
FRA-5-8 |
5 |
1.9 |
φ12 |
120 | ||
每包裝有10只應變片。
殘余應力測量用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
應變片 中心直徑 (mm) |
|---|---|---|---|---|---|---|---|
3軸  |
FR-5-11 FR-5-17 FR-5-23 |
5 |
1.5 |
φ12.0 |
120 |
- | |
雙軸應變花  |
EUBC-06-11 EUBC-06-17 EUBC-06-23 |
0.6 |
0.7 |
φ2.4 |
120 |
- | |
3軸 (G.F.約2.1)  |
FRAS-2-11 FRAS-2-17 FRAS-2-23 |
2 |
1.1 |
9 |
9 |
120 |
7 |
 |
FRS-2-11 FRS-2-17 FRS-2-23 |
1.5 |
1.3 |
φ9.5 |
120 |
5.14 | |
FRS-3-11 FRS-3-17 FRS-3-23 |
3 |
2.6 |
φ17.5 |
120 |
10.26 | ||
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
剪切應變測量用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
單軸 （G.F.約2.1）  |
FLT-05A-11 FLT-05A-17 FLT-05A-23 |
0.55 |
0.66 |
4.0 |
1.3 |
120 |
單軸 （G.F.約2.1）  |
FLT-05B-11 FLT-05B-17 FLT-05B-23 |
0.55 |
0.66 |
4.0 |
1.3 |
120 |
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
扭矩測量用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
90° 雙軸應變花， 平面型（G.F.約2.1）  |
FCT-2-11 FCT-2-17 FCT-2-23 |
2 |
1.5 |
8.7 |
6.5 |
120 |
FCT-2?350-11 FCT-2?350-17 FCT-2?350-23 |
2 |
1.7 |
7.6 |
5.3 |
350 |
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
雙軸分散型
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FCB-2-11 FCB-2-17 FCB-2-23 |
2 |
1.5 |
8.2 |
8 |
120 |
FCB-6-350-11 FCB-6-350-17 FCB-6-350-23 |
6 |
2 |
10 |
13 |
350 |
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
應力集中測量用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
背襯 長度 (mm) |
背襯 寬度 (mm) |
電阻 (Ω) |
應變片 導線 |
應變片 節距 |
|---|---|---|---|---|---|---|---|---|
5片 單軸 X軸方向 （G.F.約2.1）  |
FXV-1-11-002LE FXV-1-17-002LE FXV-1-23-002LE |
1 |
1.3 |
5 |
12 |
120 |
聚酰亞胺 預裝2cm |
2mm |
 |
FBXV-04-11-005LE |
0.4 |
1.3 |
5.4 |
7.4 |
120 |
聚酰亞胺 預裝5cm |
1mm |
5片 單軸 Y軸方向 （G.F.約2.1）  |
FYV-1-11-002LE FYV-1-17-002LE FYV-1-23-002LE |
1 |
1.4 |
5 |
12 |
120 |
聚酰亞胺 預裝2cm |
2mm |
 |
FBYV-06-11-005LE |
0.6 |
0.8 |
5.3 |
7 |
120 |
聚酰亞胺 預裝5cm |
1mm |
10片 雙軸 X軸和Y軸方向 （G.F.約2.1）  |
FCV-1-11-005LE FCV-1-17-005LE FCV-1-23-005LE |
1 |
1.4 |
7.5 |
12 |
120 |
聚酰亞胺 預裝5cm |
2mm |
10片 單軸 X軸方向  |
CCFXX-1  |
1 |
1.5 |
16.4 |
4.5 |
120 |
- |
- |
10片 單軸 Y軸方向  |
CCFYX-1  |
1 |
1.5 |
16.4 |
4.5 |
120 |
- |
- |
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
聚酰亞胺 預裝5cm |
FBX-04-11-005LE |
0.4 |
1.3 |
5.4 |
1 |
120 |
聚酰亞胺 預裝5cm |
FBY-06-11-005LE |
0.6 |
0.8 |
5.3 |
1 |
120 |
聚酰亞胺 預裝2cm |
FLX-1-11-002LE FLX-1-17-002LE FLX-1-23-002LE |
1 |
1.3 |
5 |
2 |
120 |
備有選購件F（使用無鉛焊錫：帶CE標志）
每個包裝裝有10只應變片。
