F系列GOBLET應變片
簡單介紹：
上海璞創科技有限公司主要致力于“F系列GOBLET應變片 ”的銷售。多年的“F系列GOBLET應變片 ”銷售的經驗，與各行業新老用戶建立了穩定的合作關系，我公司經營的產品名稱深受廣大用戶信賴。歡迎來電咨詢或前來選購
詳情介紹：

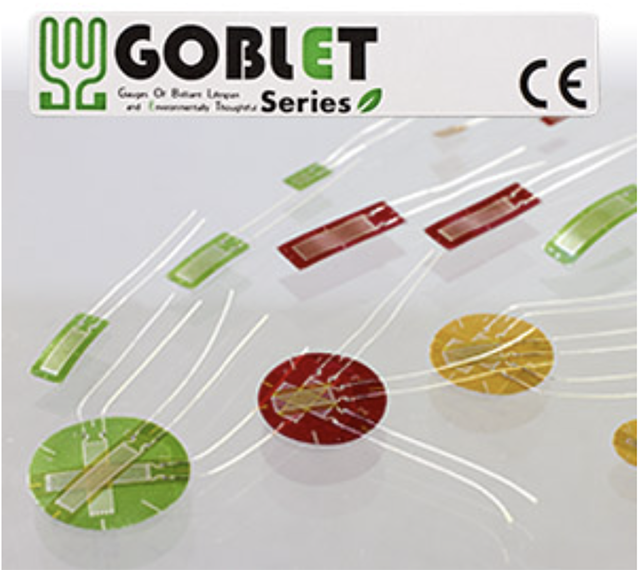

TML東京測器 F系列GOBLET應變片
基于一般用應變片F系列，符合歐盟RoHS 2指令2011/65/EU，并帶有CE標志。有著優良業績的F系列賦予了GOBLET新的系列名稱。基片采用顏色識別，用于區別溫度自補償的材料。加長導線同樣帶有CE標志。
一般測量用
玻璃/陶瓷材測量質用
應變片專用導線（推薦）
標準帶導線應變片
被測物材料 |
金屬、陶瓷、復合材料 |
基片 |
特殊塑料 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +150°C |
敏感柵 |
銅鎳箔 |
溫度補償范圍 (°C) |
+10 ~ +100°C |
應變極限 （室溫） |
5% （50000×10-6應變） |
主要適用粘合膠 |
CN、NP-50B、EB-2 |
疲勞壽命 （室溫） |
1×106 （±1500×10-6應變） |
一般測量用
單軸
片型 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FLGB-02-11 FLGB-02-17 FLGB-02-23 |
0.2 |
1.4 |
3.5 |
2.5 |
120 |
FLGB-1-11 FLGB-1-17 FLGB-1-23 |
1 |
1.1 |
6 |
2.5 |
120 | |
 |
FLAB-03-11 FLAB-03-17 FLAB-03-23 |
0.3 |
1.4 |
3 |
2 |
120 |
FLAB-05-11 FLAB-05-17 FLAB-05-23 |
0.5 |
1.2 |
4.3 |
2.2 |
120 | |
FLAB-1-11 FLAB-1-17 FLAB-1-23 |
1 |
1.3 |
5 |
2.5 |
120 | |
FLAB-1-350-11 FLAB-1-350-17 FLAB-1-350-23 |
1 |
1.6 |
4.5 |
3 |
350 | |
FLAB-2-11 FLAB-2-17 FLAB-2-23 |
2 |
1.5 |
6.5 |
3 |
120 | |
FLAB-2-350-11 FLAB-2-350-17 FLAB-2-350-23 |
2 |
1.9 |
6 |
3.5 |
350 | |
FLAB-3-11 FLAB-3-17 FLAB-3-23 |
3 |
1.7 |
7.7 |
3.5 |
120 | |
FLAB-3-60-11 FLAB-3-60-17 FLAB-3-60-23 |
3 |
1.2 |
7.7 |
3 |
60 | |
FLAB-3-350-11 FLAB-3-350-17 FLAB-3-350-23 |
3 |
1.6 |
7.2 |
3 |
350 | |
FLAB-5-11 FLAB-5-17 FLAB-5-23 |
5 |
1.5 |
10 |
3 |
120 | |
FLAB-5-350-11 FLAB-5-350-17 FLAB-5-350-23 |
5 |
1.8 |
9.4 |
3.8 |
350 | |
FLAB-6-11 FLAB-6-17 FLAB-6-23 |
6 |
2.2 |
11 |
4.3 |
120 | |
FLAB-6-350-11 FLAB-6-350-17 FLAB-6-350-23 |
6 |
2.6 |
10.8 | 4.5 |
350 | |
FLAB-6-1000-11 FLAB-6-1000-17 FLAB-6-1000-23 |
6 |
4.6 |
11 |
7 |
1000 | |
FLAB-10-11 FLAB-10-17 FLAB-10-23 |
10 |
2.5 |
15.4 |
5 |
120 | |
FLAB-10-350-11 FLAB-10-350-17 FLAB-10-350-23 |
10 |
3 |
16 |
5 |
350 | |
FLAB-30-11 FLAB-30-17 FLAB-30-23 |
30 |
2 |
35 |
5 |
120 | |
 |
FLKB-1-11 FLKB-1-17 FLKB-1-23 |
1 |
0.7 |
4.5 |
1.4 |
120 |
FLKB-2-11 FLKB-2-17 FLKB-2-23 |
2 |
0.9 |
5.5 |
1.5 |
120 | |
FLKB-6-11 FLKB-6-17 FLKB-6-23 |
6 |
1 |
11 |
2.2 |
120 | |
FLKB-10-11 FLKB-10-17 FLKB-10-23 |
10 |
1.6 |
15 |
3.8 |
120 |
雙軸 0°/90°
片型 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FCAB-1-11 FCAB-1-17 FCAB-1-23 |
1 |
0.7 |
φ4.5 |
120 | |
FCAB-1-350-11 FCAB-1-350-17 FCAB-1-350-23 |
1 |
1.6 |
φ8 |
350 | ||
FCAB-2-11 FCAB-2-17 FCAB-2-23 |
2 |
0.9 |
φ7 |
120 | ||
FCAB-2-350-11 FCAB-2-350-17 FCAB-2-350-23 |
2 |
1.9 |
φ9.5 |
350 | ||
FCAB-3-11 FCAB-3-17 FCAB-3-23 |
3 |
1.7 |
φ11 |
120 | ||
FCAB-3-350-11 FCAB-3-350-17 FCAB-3-350-23 |
3 |
2 |
φ10 |
350 | ||
FCAB-5-11 FCAB-5-17 FCAB-5-23 |
5 |
1.9 |
φ12 |
120 | ||
FCAB-5-350-11 FCAB-5-350-17 FCAB-5-350-23 |
5 |
1.8 |
φ10 |
350 | ||
FCAB-6-11 FCAB-6-17 FCAB-6-23 |
6 |
2.4 |
φ14 |
120 | ||
FCAB-10-11 FCAB-10-17 FCAB-10-23 |
10 |
2.5 |
φ17 |
120 | ||
3軸 0°/45°/90°
片型 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
 |
FRAB-1-11 FRAB-1-17 FRAB-1-23 |
1 |
0.7 |
φ4.5 |
120 | |
FRAB-1-350-11 FRAB-1-350-17 FRAB-1-350-23 |
1 |
1.6 |
φ8 |
350 | ||
FRAB-2-11 FRAB-2-17 FRAB-2-23 |
2 |
0.9 |
φ7 |
120 | ||
FRAB-2-350-11 FRAB-2-350-17 FRAB-2-350-23 |
2 |
1.9 |
φ9.5 |
350 | ||
FRAB-3-11 FRAB-3-17 FRAB-3-23 |
3 |
1.7 |
φ11 |
120 | ||
FRAB-3-350-11 FRAB-3-350-17 FRAB-3-350-23 |
3 |
2 |
φ10 |
350 | ||
FRAB-5-11 FRAB-5-17 FRAB-5-23 |
5 |
1.9 |
φ12 |
120 | ||
FRAB-5-350-11 FRAB-5-350-17 FRAB-5-350-23 |
5 |
1.8 |
φ10 |
350 | ||
FRAB-6-11 FRAB-6-17 FRAB-6-23 |
6 |
2.4 |
φ14 |
120 | ||
FRAB-10-11 FRAB-10-17 FRAB-10-23 |
10 |
2.5 |
φ17 |
120 | ||
玻璃/陶瓷材測量質用
片型 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
單軸 （G.F.約2.1）  |
FLAB-2-8 |
2 |
1.5 |
6.5 |
3 |
120 |
FLAB-5-8 |
5 |
1.5 |
10 |
3 |
120 | |
90° 雙軸應變花 （G.F.約2.1） 堆疊型  |
FCAB-2-8 |
2 |
0.9 |
φ7 |
120 | |
FCAB-5-8 |
5 |
1.9 |
φ12 |
120 | ||
45°/90° 3軸應變花 （G.F.約2.1） 堆疊型  |
FRAB-2-8 |
2 |
0.9 |
φ7 |
120 | |
FRAB-5-8 |
5 |
1.9 |
φ12 |
120 | ||
帶導線的F系列一般用GOBLET應變片
應變片專用導線（推薦）
使用目的 |
產品名稱 |
導線代碼 |
導線 適用溫度 |
型號名稱（示例） |
|---|---|---|---|---|
| 一般測量（無溫度變化） | 平行乙烯基 | LJB-F | -20 ~ +80 | FLAB-5-11-3LJB-F |
| 平行乙烯基 | LJC-F | FLAB-5-11-3LJC-F | ||
| 一般測量 | 3線平行乙烯基 | LJBT-F | -20 ~ +80 | FLAB-5-11-3LJBT-F |
| 3線平行乙烯基 | LJCT-F | FLAB-5-11-3LJCT-F | ||
| 中高溫 | 3線平行乙烯基 | LXT-F | -20 ~ +150 | FLAB-5-11-3LXT-F |
| 帶測溫功能 | 3線平行乙烯基 | TLJBT | -20 ~ +80 | FLAB-5T-11-3TLJBT |
單片4線 |
聚丙烯4線平行 （帶水晶頭） | LQM-F | -20 ~ +100 | FLAB-5-11-3LQM-F |
|
乙烯基4線平行 （帶水晶頭） | LBQM-F | -20 ~ +80 | FLAB-5-11-3LBQM-F |
注意，在使用無鉛焊錫的導線型號名稱中添加了“-F”。
標準帶導線應變片
F系列標配產品為帶有平行乙烯導線或3線平行乙烯導線的應變片。
單軸
使用的導線：0.11mm2 每米導線來回電阻：0.32Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|---|
FLAB-1-11 FLAB-1-17 FLAB-1-23 |
1 |
1.3 |
5 |
2.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FLAB-2-11 FLAB-2-17 FLAB-2-23 |
2 |
1.5 |
6.5 |
3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FLAB-3-11 FLAB-3-17 FLAB-3-23 |
3 |
1.7 |
7.7 |
3.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FLAB-5-11 FLAB-5-17 FLAB-5-23 |
5 |
1.5 |
10 |
3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FLAB-6-11 FLAB-6-17 FLAB-6-23 |
6 |
2.2 |
11 |
4.3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
雙軸 0°/90° 應變花
使用的導線：0.08mm2 每米導線來回電阻：0.44Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|
FCAB-1-11 FCAB-1-17 FCAB-1-23 |
1 |
0.7 |
φ4.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FCAB-2-11 FCAB-2-17 FCAB-2-23 |
2 |
0.9 |
φ7 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FCAB-3-11 FCAB-3-17 FCAB-3-23 |
3 |
1.7 |
φ11 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FCAB-5-11 FCAB-5-17 FCAB-5-23 |
5 |
1.9 |
φ12 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FCAB-6-11 FCAB-6-17 FCAB-6-23 |
6 |
2.4 |
φ14 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FCAB-10-11 FCAB-10-17 FCAB-10-23 |
10 |
2.5 |
φ17 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
3軸 0°/45°/90° 應變花
使用的導線：0.08mm2 每米導線來回電阻：0.44Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|
FRAB-1-11 FRAB-1-17 FRAB-1-23 |
1 |
0.7 |
φ4.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FRAB-2-11 FRAB-2-17 FRAB-2-23 |
2 |
0.9 |
φ7 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FRAB-3-11 FRAB-3-17 FRAB-3-23 |
3 |
1.7 |
φ11 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FRAB-5-11 FRAB-5-17 FRAB-5-23 |
5 |
1.9 |
φ12 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FRAB-6-11 FRAB-6-17 FRAB-6-23 |
6 |
2.4 |
φ14 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
FRAB-10-11 FRAB-10-17 FRAB-10-23 |
10 |
2.5 |
φ17 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB-F -3LJB-F -5LJB-F -3LJBT-F -5LJBT-F |
